Tốt hơn nên biết đơn vị chính của SF6 Gas Gas Firp

1. Các tính năng chính của thiết bị đóng khóa cách điện Gas SF6:

Khí cách điện  Áp dụng SF6 làm môi trường cách nhiệt chính trên đơn vị chính của vòng 10kV đến 35kV. Trong quá trình xây dựng đô thị hóa, đơn vị chính đầy khí đầy khí SF6 có lợi ích biểu thị cho thiết kế nhỏ gọn và mô -đun. Nó áp dụng rộng rãi trên lưới điện đô thị, vận chuyển đường sắt, ngành năng lượng mới và các doanh nghiệp công nghiệp.

1.1 Thiết kế mô -đun của thiết bị đóng khóa cách điện khí SF6

CácĐơn vị chính của SF6 Ring  Chủ yếu có C (bảng chuyển đổi cáp), v (bảng ngắt mạch chân không), D (bảng kết nối cáp trực tiếp), DE (kết nối cáp trực tiếp với bảng tiếp đất), F (bảng ngắt kết nối chuyển đổi) và M (bảng đo sáng).

Trong các trường hợp thực tế, đơn vị C và V cung cấp điều khiển và bảo vệ để nhập và xuất dây nguồn cáp. Bên cạnh chức năng của hoạt động tải, đơn vị V có nhiều chức năng hơn trong việc cắt giảm dòng điện ngắn mạch và dòng tải. Đơn vị M trang bị đo sáng CT, và PT, và đồng hồ đo năng lượng. Thông thường, nó có chiều rộng 800mm giống nhưKYN28-12. Đơn vị D và DE được sử dụng để nâng cao độ cao cáp từ mặt đất lên đỉnh của đơn vị chính của vòng SF6. Ngoài ra, đơn vị F cũng được sử dụng trong bảo vệ đầu vào và xuất ra, nhưng người dùng thiết bị đầu cuối thích áp dụng đơn vị V thay vì đơn vị F, vì thiết bị điều khiển phức tạp hơn.

1.2 Thiết kế nhỏ gọn của thiết bị đóng khóa cách điện khí SF6

Thông thường, kích thước của đơn vị C hoặc V là W*H*D = 371*1800*750 (mm), tuy nhiên, bảng đầu vào hoặc đầu ra của KYN28-12 là W*H*D = 800*2300*1500 (mm). Không có nghi ngờ rằng đơn vị chính của Vòng SF6 có tính cạnh tranh hơn về hậu cần và chi phí đất đai. Hơn nữa, một thiết bị đóng khóa cách điện khí SF6 có chi phí vật liệu thấp hơn so với KYN28-12 là thiết kế nhỏ gọn.

2. Cấu trúc S Cheme của thiết bị đóng cắt cách điện khí SF6

   Trong một thiết bị đóng cắt cách điện khí, nó chủ yếu có bình khí SF6, công tắc chính và bộ ngắt, hệ thống thanh cái, điều khiển bánh răng và hệ thống điều khiển và bảo vệ thứ cấp.

   Bể khí SF6 áp dụng thép không gỉ 201 hoặc 304, trong đó tỷ lệ rò rỉ hàng năm thấp hơn 0,1%, được thiết kế dưới dạng niêm phong và cách nhiệt đầy đủ. Nó đảm bảo dịch vụ không cần bảo trì trong hơn 30 năm.

   Nó tương tự như mộtKhông khí cách điện  rằng công tắc chính và bộ ngắt trong bảng điều khiển đầu vào và đầu ra là công tắc tiếp đất, ngắt kết nối công tắc, bộ ngắt công tắc tải và bộ ngắt mạch chân không để điều khiển và bảo vệ các hệ thống điện.

   Trong một bể SF6 phổ biến, nó có thể tích hợp 7 đơn vị mô -đun vào tối đa hệ thống lưới điện 10 kV. Mặt khác, một cáp kết nối và phích cắm cáp là cần thiết cho các tiện ích mở rộng. Tuy nhiên, trong một bể phổ biến, các đơn vị mô -đun được kết nối bằng thanh cái đồng.

   Hệ thống điều khiển và bảo vệ thứ cấp có chức năng giám sát điện áp giá trị và dòng điện để bảo vệ đơn vị chính của vòng SF6 khỏi sự cố hệ thống. Trong khi đó, nó cũng hỗ trợ tự động hóa, kiểm soát từ xa, thu thập dữ liệu và truy cập vào hệ thống SCADA. Ngoài ra, đơn vị chính của vòng SF6 cũng cung cấp nguồn điện phụ để đảm bảo hoạt động bình thường của điều khiển và truyền tín hiệu.

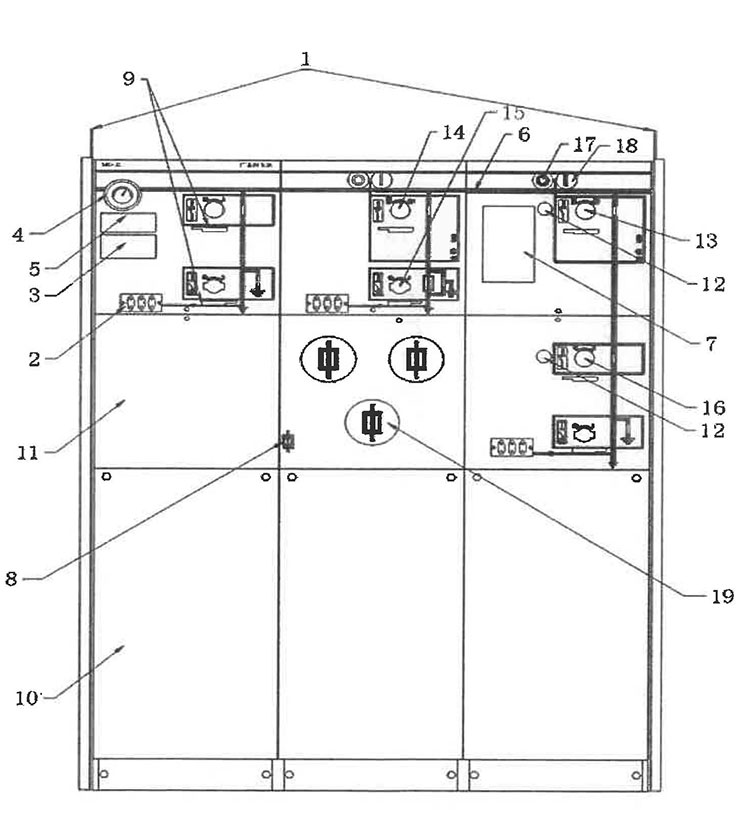

2.1 SF6 Gas cách điện S Witchgear S Trolfure d iagram:

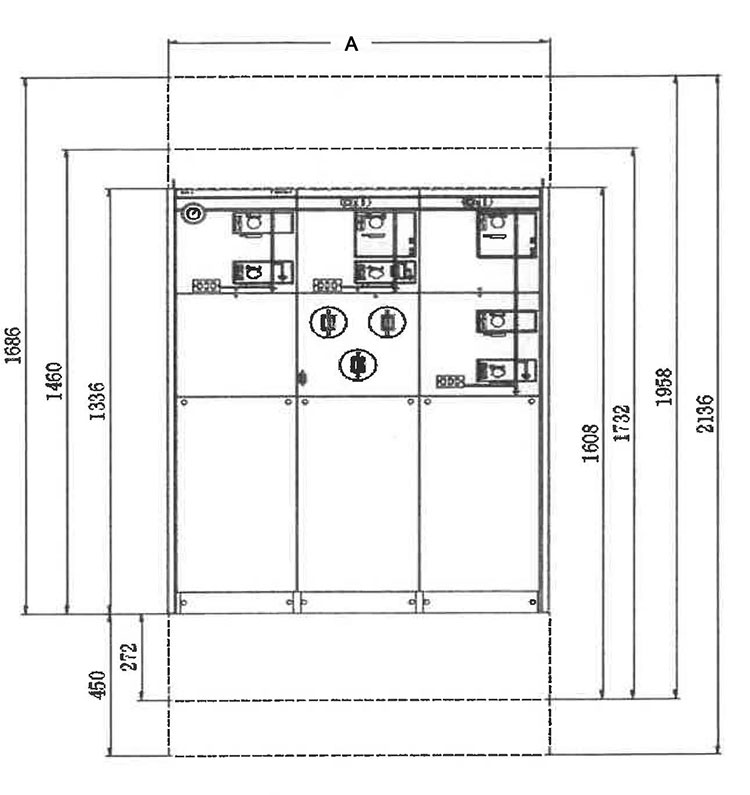

2.2 Kích thước bên ngoài của đơn vị chính của vòng SF6

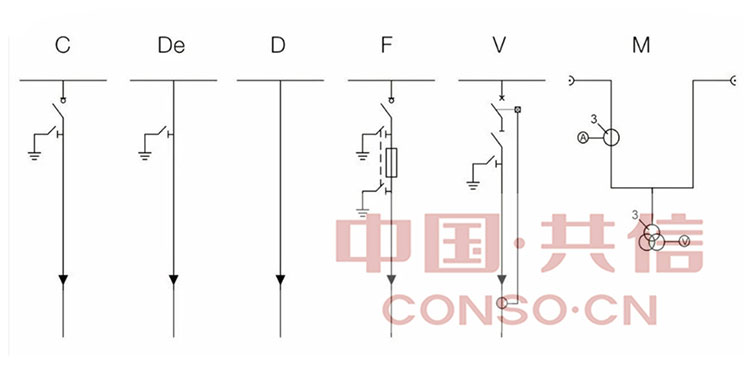

2.3 olution s olution và e xtension m odules ：
