Máy biến áp gắn trên tấm đệm là gì và tại sao nó là xương sống của hệ thống phân phối điện ngầm hiện đại

A Pquảng cáo Máy biến áp gắn trênlà máy biến áp phân phối chống giả mạo gắn trên mặt đất được thiết kế cho các hệ thống phân phối điện ngầm. Được sử dụng rộng rãi trong cộng đồng dân cư, khu phức hợp thương mại, dự án năng lượng tái tạo và khu công nghiệp, những máy biến áp này cung cấp khả năng chuyển đổi điện áp an toàn, hiệu quả và đáng tin cậy. Hướng dẫn toàn diện này khám phá các nguyên tắc làm việc, cấu trúc, thông số kỹ thuật, tiêu chí lựa chọn, tiêu chuẩn an toàn, bảng so sánh, cân nhắc lắp đặt và các biện pháp bảo trì tốt nhất. Chúng tôi cũng thảo luận về cách các nhà sản xuất thíchCONSO·trung quốccung cấp các giải pháp tùy chỉnh đáp ứng các tiêu chuẩn tiện ích quốc tế.

📑 Mục lục

1. Máy biến áp gắn trên Pad là gì?
2. Máy biến áp gắn trên tấm đệm hoạt động như thế nào?
3. Các thành phần chính và thiết kế kết cấu
4. So sánh một pha và ba pha
5. Thông số kỹ thuật và xếp hạng
6. Ứng dụng trong các ngành công nghiệp
7. Ưu điểm của máy biến áp gắn trên Pad
8. Cân nhắc về lắp đặt và an toàn
9. Bảo trì và tối ưu hóa tuổi thọ
10. Làm thế nào để chọn đúng nhà sản xuất?
11. Phần câu hỏi thường gặp

1️⃣ Máy biến áp gắn trên tấm đệm là gì?

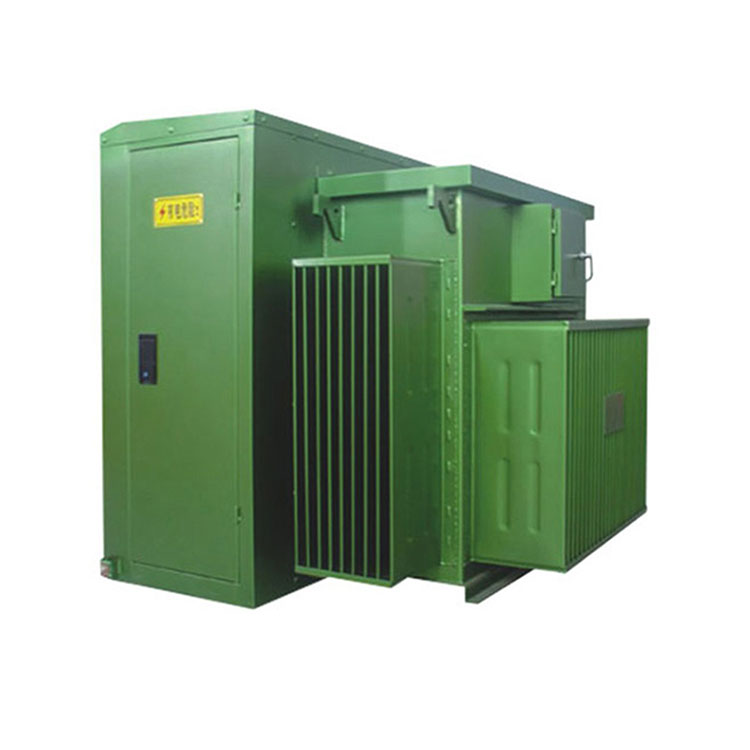

A Máy biến áp gắn trên Padlà một máy biến áp phân phối điện trên mặt đất kèm theo được lắp đặt trên một tấm bê tông. Nó được thiết kế đặc biệt cho các hệ thống phân phối điện ngầm, cung cấp điện áp giảm từ trung thế (ví dụ: 11kV, 13,8kV, 15kV, 33kV) xuống điện áp thấp (ví dụ: 400V, 480V).

Khác với máy biến áp gắn trên cột, máy biến áp gắn pad được đặt trong tủ thép có khóa, đảm bảo tiêu chuẩn an toàn cao ở khu vực công cộng như:

• Cộng đồng dân cư
• Trung tâm mua sắm
• Cơ sở công nghiệp
• Bệnh viện và trường học
• Trang trại năng lượng mặt trời và gió

Thiết kế khép kín hoàn toàn và chống giả mạo khiến chúng trở nên lý tưởng cho cơ sở hạ tầng đô thị hiện đại.

2️⃣ Máy biến áp gắn trên tấm đệm hoạt động như thế nào?

Nguyên lý làm việc tuân theo cảm ứng điện từ. Năng lượng điện đi vào qua các ống lót cao áp nối với hệ thống cáp ngầm. Bên trong bể:

1. Cuộn sơ cấp nhận đầu vào có điện áp trung thế.
2. Lõi từ truyền năng lượng thông qua từ thông.
3. Các cuộn dây thứ cấp có đầu ra giảm điện áp thích hợp cho người dùng cuối.

Hầu hết các máy biến áp gắn trên tấm đệm đều đượcngâm dầu, sử dụng dầu khoáng cách điện cho:

• tản nhiệt
• Cách điện
• Ức chế hồ quang

Các mô hình tiên tiến có thể bao gồm công tắc ngắt tải, cầu chì và thiết bị chống sét để tăng cường khả năng bảo vệ và độ tin cậy vận hành.

3️⃣ Thành phần chính và thiết kế kết cấu

Các thành phần cấu trúc chính bao gồm:

Thiết kế tủ ngăn cách ngăn cách các khu vực điện áp cao và thấp để tăng cường an toàn và thuận tiện cho việc bảo trì.

4️⃣ Máy biến áp gắn trên tấm đệm một pha và ba pha

Các thiết bị ba pha rất cần thiết cho các nhà máy, trung tâm dữ liệu và các tòa nhà thương mại lớn do hiệu suất cao hơn và xử lý tải tốt hơn.

5️⃣ Thông số kỹ thuật và xếp hạng

Các thông số kỹ thuật phổ biến bao gồm:

• Công suất định mức: 25 kVA – 5000 kVA
• Điện áp sơ cấp: 11kV/13.8kV/15kV/33kV
• Điện áp thứ cấp: 400V / 415V / 480V
• Tần số: 50Hz / 60Hz
• Loại làm mát: ONAN
• Trở kháng: 4% – 8%
• Cấp cách điện: Theo tiêu chuẩn IEC/ANSI

Các tiêu chuẩn tuân thủ có thể bao gồm IEC 60076, ANSI C57 hoặc các thông số kỹ thuật của tiện ích địa phương.

6️⃣ Ứng dụng trong các ngành

Máy biến áp gắn trên tấm đệm được triển khai rộng rãi ở:

🏘 Phát triển khu dân cư

Cung cấp điện ngầm không có đường dây trên không giúp cải thiện thẩm mỹ đô thị.

🏭 Nhà máy công nghiệp

Điều chỉnh điện áp đáng tin cậy cho máy móc hạng nặng.

☀ Dự án năng lượng tái tạo

Các trang trại năng lượng mặt trời sử dụng máy biến áp gắn trên tấm đệm để kết nối lưới điện.

🏢 Cơ sở hạ tầng thương mại

Trung tâm mua sắm, tòa nhà văn phòng và bệnh viện dựa vào hệ thống phân phối ổn định.

7️⃣ Ưu điểm của máy biến áp gắn pad

• Độ an toàn cao với thiết kế tủ có khóa
• Dấu chân nhỏ gọn
• Hoạt động ít tiếng ồn
• Xây dựng chịu được thời tiết
• Giảm ô nhiễm thị giác
• Yêu cầu bảo trì tối thiểu
• Cải thiện độ tin cậy trong hệ thống ngầm

8️⃣ Cân nhắc về lắp đặt và an toàn

Cài đặt đúng cách đảm bảo hiệu suất tối ưu:

1. Lắp đặt trên tấm bê tông cốt thép.
2. Đảm bảo nối đất thích hợp.
3. Duy trì khoảng trống thông gió.
4. Thực hiện theo các mã điện địa phương.
5. Sử dụng đầu cuối cáp được chứng nhận.

Các tính năng an toàn bao gồm:

• Thiết kế mặt trước
• Hệ thống khóa chống giả mạo
• Bảo vệ lỗi nội bộ

9️⃣ Bảo trì và tối ưu hóa tuổi thọ

Tuổi thọ dịch vụ thông thường vượt quá 25–30 năm khi được bảo trì đúng cách.

Danh sách kiểm tra bảo trì:

• Kiểm tra dầu hàng năm (BDV & độ ẩm)
• Kiểm tra nhiệt
• Kiểm tra ống lót
• Kiểm tra tính toàn vẹn của con dấu
• Giám sát tải

🔟 Làm thế nào để chọn đúng nhà sản xuất?

Khi lựa chọn nhà cung cấp, hãy xem xét:

• Tuân thủ các tiêu chuẩn IEC/ANSI
• Chứng chỉ sản xuất (ISO)
• Khả năng tùy biến
• Quy trình kiểm soát chất lượng
• Hỗ trợ kỹ thuật sau bán hàng

CONSO·trung quốcchuyên sản xuất máy biến áp gắn trên tấm đệm hiệu suất cao với định mức điện áp có thể tùy chỉnh, cấu hình bảo vệ và tuân thủ quốc tế. Đội ngũ kỹ thuật của họ đảm bảo kiểm tra chất lượng nghiêm ngặt và hiệu suất đáng tin cậy phù hợp với yêu cầu của dự án.

❓ Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa máy biến áp gắn trên tấm đệm và máy biến áp gắn trên cột là gì?

Máy biến áp gắn trên tấm đệm được lắp đặt trên mặt đất và được bao bọc, thích hợp cho các hệ thống ngầm, trong khi các máy biến áp gắn trên cột được đặt trên cao và được sử dụng trong mạng lưới nông thôn hoặc ngoại ô.

2. Máy biến áp gắn trên tấm đệm có an toàn cho khu dân cư không?

Đúng. Chúng được thiết kế với cấu trúc mặt trước chết và vỏ có khóa để ngăn chặn sự tiếp xúc vô tình.

3. Máy biến áp gắn trên tấm đệm có tuổi thọ bao lâu?

Với sự bảo trì thích hợp, 25–30 năm trở lên.

4. Máy biến áp gắn trên pad có thể được tùy chỉnh?

Đúng. Hệ thống điện áp, công suất, trở kháng và bảo vệ có thể được tùy chỉnh theo yêu cầu của tiện ích.

5. Phương pháp làm mát nào thường được sử dụng?

Hầu hết các model đều sử dụng hệ thống làm mát ONAN (Oil Natural Air Natural).

🏁 Kết luận

cácMáy biến áp gắn trên Padlà nền tảng của hệ thống phân phối điện ngầm hiện đại. Cung cấp sự an toàn, hiệu quả, tích hợp thẩm mỹ và độ tin cậy lâu dài, nó phục vụ các lĩnh vực năng lượng dân dụng, thương mại, công nghiệp và năng lượng tái tạo trên toàn thế giới.

Lựa chọn nhà sản xuất đáng tin cậy nhưCONSO·trung quốcđảm bảo kỹ thuật chất lượng cao, tuân thủ quốc tế và các giải pháp phù hợp đáp ứng nhu cầu ngày càng tăng của cơ sở hạ tầng điện hiện đại.
