Tại sao các tấm Vcb Lv và Mv ngoài trời 11kv là sự lựa chọn tốt nhất để phân phối điện đáng tin cậy

Là nhà sản xuất thiết bị phân phối điện chuyên nghiệp,Consocung cấp hiệu suất caoBảng điều khiển Lv và Mv ngoài trời 11kvđược thiết kế cho các dự án công nghiệp, tiện ích, thương mại và cơ sở hạ tầng. Được thiết kế với công nghệ ngắt mạch chân không, các tấm thiết bị đóng cắt ngoài trời này mang lại khả năng cách nhiệt tuyệt vời, chuyển mạch an toàn, tuổi thọ dài và hoạt động đáng tin cậy ngay cả trong điều kiện môi trường khắc nghiệt.

Việc lựa chọn thiết bị đóng cắt ngoài trời phù hợp là điều cần thiết để đảm bảo an toàn, hiệu quả và ổn định cho hệ thống điện hiện đại. Bài viết này giải thích cách hoạt động của các Bảng Vcb Lv và Mv ngoài trời 11kv, những ưu điểm chính, thông số kỹ thuật, các ứng dụng, mẹo lựa chọn, khuyến nghị bảo trì và lý do tại sao chúng trở thành một trong những thiết bị điện áp trung thế được ưa thích giải pháp trên toàn thế giới. Cho dù bạn đang thiết kế một mạng điện mới hay nâng cấp hệ thống hiện có, hướng dẫn này cung cấp những hiểu biết thực tế cho các kỹ sư, nhà thầu và chuyên gia mua sắm.

Nội dung

• Bảng điều khiển Vcb Lv và Mv ngoài trời 11kv là gì?
• Tại sao bảng ngắt mạch chân không lại phổ biến đến vậy?
• Các thành phần chính của tấm VCB ngoài trời
• So sánh thông số kỹ thuật
• Ứng dụng điển hình
• Cách chọn bảng bên phải
• Thực hành tốt nhất về bảo trì
• Câu hỏi thường gặp
• Phần kết luận

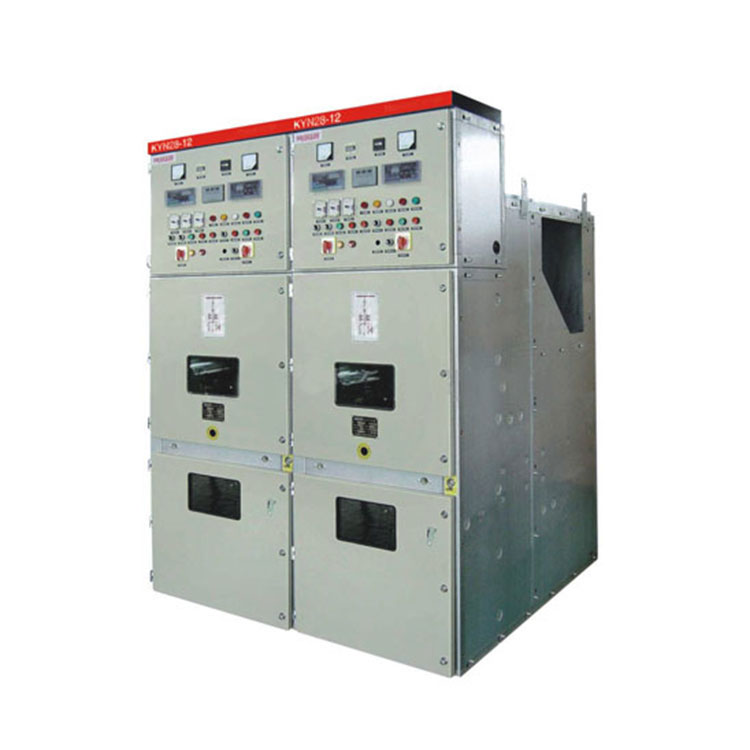

Bảng điều khiển Vcb Lv và Mv ngoài trời 11kv là gì?

Bảng điều khiển Vcb Lv và Mv ngoài trời 11kv là giải pháp phân phối điện trung thế hoàn chỉnh được trang bị máy cắt chân không (VCB) được thiết kế để lắp đặt ngoài trời. Những tấm này kiểm soát, cách ly và bảo vệ một cách an toàn các máy cấp điện hoạt động ở điện áp xấp xỉ 11kV đồng thời tích hợp các mạch điều khiển điện áp thấp để giám sát, bảo vệ, truyền thông và tự động hóa.

Không giống như các máy cắt dầu hoặc máy cắt không khí truyền thống, máy cắt chân không dập tắt các hồ quang điện bên trong kín. ngắt chân không. Vì hầu như không có khí bên trong thiết bị ngắt nên hồ quang điện biến mất nhanh chóng, mang lại hiệu suất chuyển mạch tuyệt vời, yêu cầu bảo trì tối thiểu và tuổi thọ dài hơn đáng kể.

Tấm VCB ngoài trời hiện đại được sản xuất bằng vỏ thép mạ kẽm hoặc thép không gỉ có khả năng chống chịu thời tiết kết cấu bảo vệ các bộ phận điện bên trong khỏi mưa, độ ẩm, bụi, tia UV, côn trùng, và điều kiện môi trường khắc nghiệt. Nhiều thiết kế tuân thủ các tiêu chuẩn IEC và có thể hoạt động đáng tin cậy trên một phạm vi nhiệt độ rộng.

Tại sao bảng ngắt mạch chân không lại phổ biến đến vậy?

Các công ty điện lực và cơ sở công nghiệp ngày càng ưa chuộng công nghệ ngắt mạch chân không vì nó kết hợp an toàn vận hành cao với độ tin cậy lâu dài vượt trội. Khi cơ sở hạ tầng điện trở nên thông minh hơn, thiết bị phải cung cấp sự bảo vệ nhất quán đồng thời giảm chi phí bảo trì và giảm thiểu thời gian ngừng hoạt động.

Hiệu suất an toàn vượt trội

Thiết bị ngắt chân không loại bỏ hiệu quả nguy cơ phóng điện hồ quang so với nhiều công nghệ ngắt cũ hơn. Buồng chân không kín giúp ngăn chặn quá trình cháy và giảm đáng kể nguy cơ hỏa hoạn, khiến những tấm này phù hợp với các cơ sở quan trọng đòi hỏi độ an toàn vận hành cao.

Tuổi thọ cơ học dài

Một VCB chất lượng cao có thể thực hiện hàng chục nghìn thao tác chuyển mạch với độ hao mòn tối thiểu. Độ bền này làm giảm tần suất bảo trì và giảm chi phí vòng đời tổng thể của việc lắp đặt điện.

Bảo vệ môi trường xuất sắc

Không giống như máy cắt dầu, công nghệ chân không không yêu cầu dầu cách điện có thể rò rỉ ra môi trường. Nó cũng tránh được việc xử lý và thay thế thường xuyên liên quan đến thiết bị chứa đầy dầu, hỗ trợ làm sạch và hơn thế nữa phân phối điện bền vững.

Cách ly lỗi đáng tin cậy

Khi xảy ra các lỗi như quá tải hoặc đoản mạch, cầu dao sẽ nhanh chóng ngắt kết nối bộ cấp nguồn bị ảnh hưởng, ngăn ngừa hư hỏng máy biến áp, động cơ, dây cáp và các tài sản điện đắt tiền khác trong khi vẫn bảo trì sự ổn định của hệ thống.

Thích hợp cho việc tích hợp lưới điện thông minh

Tấm VCB ngoài trời hiện đại có thể tích hợp rơ le bảo vệ thông minh, module truyền thông SCADA, hệ thống giám sát từ xa, chỉ báo lỗi và thiết bị đo lường kỹ thuật số, cho phép bảo trì dự đoán và quản lý mạng thời gian thực.

Các thành phần chính của tấm VCB ngoài trời

Hiểu được cấu trúc bên trong của bảng điều khiển VCB ngoài trời giúp các kỹ sư đánh giá chất lượng thiết bị và độ tin cậy lâu dài. Mặc dù cấu hình có thể khác nhau tùy theo yêu cầu của dự án, nhưng hầu hết các bảng LV và MV VCB ngoài trời 11kV đều có chung một số thành phần thiết yếu hoạt động cùng nhau để đảm bảo phân phối điện an toàn và hiệu quả.

Máy cắt chân không

Bộ ngắt mạch chân không là trái tim của bảng điều khiển. Nó làm gián đoạn dòng tải thông thường và dòng điện sự cố bằng cách dập tắt hồ quang điện bên trong bộ ngắt chân không kín. So với các công nghệ ngắt điện thông thường, máy cắt chân không mang lại khả năng chuyển mạch nhanh hơn, khả năng thu hồi điện môi cao hơn và yêu cầu bảo trì thấp hơn đáng kể.

Rơle bảo vệ

Rơle bảo vệ kỹ thuật số liên tục theo dõi các tình trạng điện áp, dòng điện, tần số và lỗi. Khi xảy ra các hiện tượng bất thường như quá tải, ngắn mạch hoặc chạm đất, rơle ngay lập tức gửi lệnh cắt đến máy cắt, bảo vệ máy biến áp, dây cáp, máy phát điện và thiết bị hạ lưu.

Máy biến dòng điện và điện áp

CT và VT cung cấp các phép đo điện chính xác để đo sáng, bảo vệ và giám sát. Những thiết bị này cho phép hệ thống điều khiển thông minh phát hiện các điều kiện hoạt động bất thường với độ chính xác cao.

Hệ thống thanh cái

Thanh cái bằng đồng hoặc nhôm phân phối năng lượng điện hiệu quả bên trong vỏ bọc. Thiết kế cách nhiệt phù hợp giúp giảm thiểu sinh nhiệt đồng thời đảm bảo độ dẫn điện và độ bền cơ học tuyệt vời trong điều kiện lỗi.

Bao vây ngoài trời

Vỏ bọc bảo vệ các bộ phận điện bên trong khỏi độ ẩm, bụi, ăn mòn, ánh sáng mặt trời, côn trùng và tác động cơ học. Tùy thuộc vào môi trường lắp đặt, nhà sản xuất có thể cung cấp tủ bằng thép mạ kẽm hoặc thép không gỉ có mức bảo vệ IP.

Đơn vị điều khiển và giám sát

Thiết bị đóng cắt ngoài trời hiện đại thường bao gồm các hệ thống giám sát thông minh hỗ trợ SCADA, Modbus, IEC 61850 và các chức năng liên lạc từ xa. Người vận hành có thể theo dõi trạng thái thiết bị, nhận cảnh báo và thực hiện chẩn đoán từ xa mà không cần đến địa điểm cài đặt.

So sánh thông số kỹ thuật

Bảng dưới đây tóm tắt các thông số kỹ thuật phổ biến cho các tấm VCB LV và MV ngoài trời 11kV điển hình. Thông số kỹ thuật thực tế có thể thay đổi tùy theo yêu cầu của dự án và cấu hình tùy chỉnh.

Ứng dụng điển hình

Tính linh hoạt và độ bền của tấm VCB ngoài trời 11kV khiến chúng phù hợp với nhiều ngành công nghiệp và dự án tiện ích. Khả năng hoạt động đáng tin cậy trong môi trường ngoài trời khắc nghiệt đã khiến chúng trở thành một trong những giải pháp chuyển mạch trung áp được áp dụng rộng rãi nhất trên toàn thế giới.

• Nhà máy phát điện
• Trạm biến áp điện
• Các dự án năng lượng tái tạo bao gồm trang trại năng lượng mặt trời và gió
• Cơ sở sản xuất công nghiệp
• Hoạt động khai thác mỏ
• Các cơ sở sản xuất dầu khí
• Hệ thống phân phối điện đô thị
• Tổ hợp thương mại
• Hạ tầng giao thông
• Trung tâm dữ liệu yêu cầu phân phối trung áp ổn định

Đối với các ứng dụng năng lượng tái tạo, các tấm VCB ngoài trời đóng vai trò quan trọng trong việc bảo vệ máy biến áp và mạch cấp nguồn đồng thời cho phép tích hợp an toàn với lưới điện. Hệ thống bảo vệ thông minh cũng cải thiện khả năng hiển thị hoạt động thông qua nền tảng giám sát từ xa.

Cách chọn bảng điều khiển VCB ngoài trời 11kV phù hợp

Việc lựa chọn bảng điều khiển phù hợp đòi hỏi phải đánh giá cẩn thận cả yêu cầu kỹ thuật và điều kiện vận hành. Việc lựa chọn thiết bị chỉ dựa vào giá có thể làm tăng chi phí bảo trì lâu dài hoặc giảm độ tin cậy của hệ thống.

1. Xác định dòng điện định mức và khả năng cắt yêu cầu.
2. Đánh giá điều kiện môi trườngchẳng hạn như độ ẩm, phun muối, bụi, độ cao và nhiệt độ.
3. Lựa chọn vỏ bảo vệ thích hợptheo môi trường cài đặt.
4. Xác nhận tuân thủ các tiêu chuẩn IECvà các quy định về điện của địa phương.
5. Xem xét mở rộng trong tương laibằng cách chọn thiết kế bảng điều khiển mô-đun.
6. Xác minh chức năng giao tiếp thông minhnếu cần tích hợp SCADA.
7. Chọn nhà sản xuất có kinh nghiệmcó khả năng cung cấp hỗ trợ kỹ thuật, báo cáo thử nghiệm và dịch vụ hậu mãi.

Thực hành tốt nhất về bảo trì

Mặc dù cầu dao chân không yêu cầu bảo trì ít hơn đáng kể so với các thiết bị thay thế dùng dầu nhưng việc kiểm tra định kỳ vẫn cần thiết để đảm bảo độ tin cậy tối đa trong suốt vòng đời của thiết bị.

• Kiểm tra các con dấu bao vây thường xuyên.
• Làm sạch bụi và chất gây ô nhiễm khỏi bề mặt cách điện.
• Kiểm tra các kết nối điện xem có quá nóng không.
• Xác minh cài đặt rơle bảo vệ định kỳ.
• Thực hiện kiểm tra điện trở cách điện trong quá trình bảo trì theo lịch trình.
• Vận hành máy cắt một cách cơ học để xác minh chuyển động trơn tru.
• Giám sát dữ liệu vận hành bằng hệ thống giám sát thông minh.

Tuân thủ lịch bảo trì phòng ngừa giúp giảm đáng kể tình trạng ngừng hoạt động ngoài dự kiến ​​đồng thời kéo dài tuổi thọ của thiết bị. Nhiều công ty tiện ích hiện nay kết hợp việc kiểm tra định kỳ với các công nghệ bảo trì dự đoán nhằm phân tích dữ liệu vận hành để xác định các hư hỏng tiềm ẩn trước khi chúng xảy ra.

Câu hỏi thường gặp

Phần kết luận

Khi các hệ thống điện tiếp tục phát triển theo hướng thông minh hơn, hiệu quả hơn và bền vững hơn,Bảng điều khiển LV và MV VCB ngoài trời 11kVđã trở thành một giải pháp đáng tin cậy cho việc phân phối điện trung thế. Hiệu suất chuyển mạch vượt trội, độ tin cậy vượt trội, yêu cầu bảo trì thấp và khả năng tương thích với các công nghệ tự động hóa hiện đại khiến chúng trở thành khoản đầu tư tuyệt vời cho các tiện ích, cơ sở công nghiệp, dự án năng lượng tái tạo và cơ sở hạ tầng thương mại.

Được hỗ trợ bởi chuyên môn kỹ thuật chuyên nghiệp,Consocam kết cung cấp các giải pháp thiết bị đóng cắt trung thế ngoài trời đáng tin cậy, đáp ứng các yêu cầu đa dạng của dự án. Cho dù bạn yêu cầu cấu hình tiêu chuẩn hay hệ thống phân phối điện được tùy chỉnh hoàn toàn, đội ngũ giàu kinh nghiệm của chúng tôi sẵn sàng cung cấp tư vấn kỹ thuật, đề xuất sản phẩm và hỗ trợ toàn diện trong suốt dự án của bạn.Liên hệ với chúng tôihôm nay để thảo luận về ứng dụng của bạn và khám phá cách các Bảng VCB và MV ngoài trời 11kV đáng tin cậy của chúng tôi có thể giúp cải thiện sự an toàn, hiệu quả và hiệu suất lâu dài của mạng điện của bạn.
