So sánh biến áp phân phối giữa trên và dưới 800 kVa

Công ty TNHH Khoa học và Công nghệ Điện Con Con Conso đã sản xuất máy biến áp phân phối 10 kV đến 35 kV kể từ năm 2006. Conso Electrical đã tích lũy được nhiều kinh nghiệm và phong phú về thiết kế và sản xuất. Các kỹ sư của Conso Electrical tin vàoMáy biến áp phân phối 10 kVCó sự khác biệt đáng kể về đặc điểm kỹ thuật và cấu trúc sản phẩm từ trên và dưới 800 kVA.

1. Sự khác biệt của biến áp phân phối về đặc tả kỹ thuật:

Công suất lớn hơn của một máy biến áp phân phối có thể hỗ trợ dòng điện được xếp hạng lớn hơn. Hơn thế nữa,Máy biến áp phân phối trên 800 kVaCần bảo vệ nghiêm trọng hơn về áp lực nội bộ và sự ổn định hiện tại.

A. Áp lực bên trong: Khi một lỗi nghiêm trọng xảy ra bên trong máy biến áp, một lượng lớn khí sẽ được tạo ra. Nó sẽ tăng tốc độ lão hóa cách nhiệt và giảm khả năng tản nhiệt. Nó thậm chí có thể gây ra một vụ nổ, khi áp suất bên trong của máy biến áp vượt quá giá trị tới hạn. Một máy biến áp phân phối công suất lớn hơn sẽ tạo ra nhiều khí hơn trong một lỗi hoạt động. Vì lượng khí được tạo ra tại thời điểm này là đủ để gây ra hậu quả nghiêm trọng, phân phối và máy biến áp năng lượng với công suất từ ​​800kVa trở lên cần được lắp đặt với rơle khí theo IEC 60076.

B. Sự ổn định hiện tại: Một công suất phân phối và máy biến áp năng lượng lớn hơn sẽ có nhiều mạch hơn từ cả hai phía của sơ cấp và phụ. Một bộ ngắt mạch nhạy cảm hơn và CT sẽ cần thiết để bảo vệ một máy biến áp phân phối khỏi cả các dòng phân phối gần cuối và xa. Hai bảo vệ chính của máy biến áp phân phối là bảo vệ khác biệt và bảo vệ nhanh chóng hiện tại.

2. Sự khác biệt của máy biến áp phân phối trên cấu trúc sản phẩm:

Vì một lỗi hoạt động sẽ tạo ra một hậu quả nghiêm trọng hơn từ một máy biến áp phân phối công suất lớn hơn. Cần phải có một máy biến áp phân phối công suất lớn hơn để có cấu trúc bên trong và các thành phần nhạy cảm hơn.

Để bảo vệ một máy biến áp phân phối khỏi một đường ngắn, một cấu trúc bên trong vững chắc hơn sẽ được thiết kế, bởi vì một năng lượng điện nghiêm trọng hơn sẽ được giải phóng. Hơn nữa, một máy biến áp phân phối trên 800 kVA sẽ áp dụng cuộn dây liên tục hoặc xoắn ốc, chẳng hạn như bọc lá. Trong khi đó, một máy biến áp phân phối công suất lớn hơn cần một hệ thống làm mát mạnh mẽ hơn. Cần phải áp dụng phương pháp làm mát OFAF cho một số máy biến áp phân phối trên 800 kVa, đặc biệt là khi máy biến áp bị quá tải.

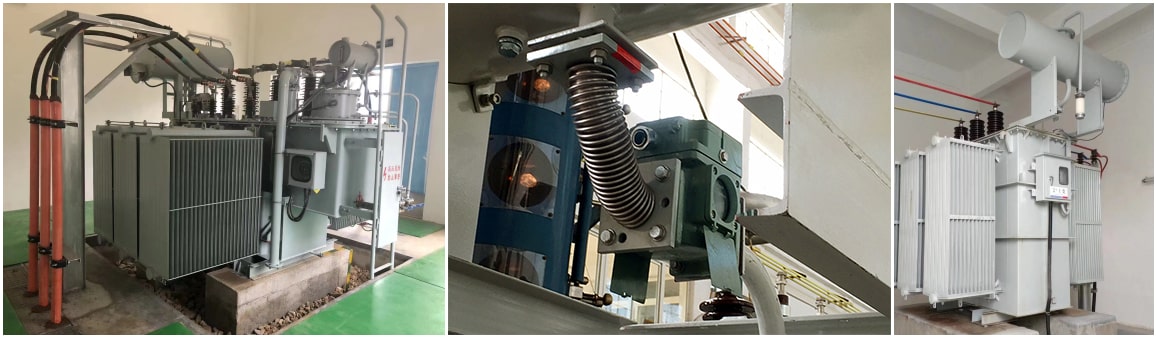

Kể từ khi lớn hơnPhân phối và máy biến áp điệnsẽ tạo ra nhiều khí hơn trong một lỗi hoạt động. Một rơle khí phải được trang bị trên máy biến áp phân phối. Nó sẽ phát ra âm thanh báo động khi khí nhỏ thu thập được đỉnh của một máy biến áp phân phối và tắt bộ ngắt mạch chính khi áp suất bên trong có sự gia tăng khủng khiếp. Hơn nữa, để sắp xếp áp suất bên trong, một hơi thở máy biến áp cũng sẽ được áp dụng để bảo vệ các máy biến áp phân phối còn tồn tại từ sự lão hóa cách nhiệt. Trong khi đó, để giảm tổn thất do mất điện, một số máy biến áp phân phối trên 800 kVa có thể trang bị máy thay đổi máy tính (OLTC) thay vì thay đổi máy không tải (NLTC).

Một máy biến áp phân phối có một sự khác biệt rõ ràng so với cả đặc tả kỹ thuật và cấu trúc sản phẩm từ trên và dưới 800 kVA. Đó là bởi vì các máy biến áp phân phối công suất lớn hơn cần được bảo vệ nghiêm trọng hơn để tồn tại khỏi sự cố hoạt động.
